新风机组主要设备安装指南

新风机组主要设备安装指南

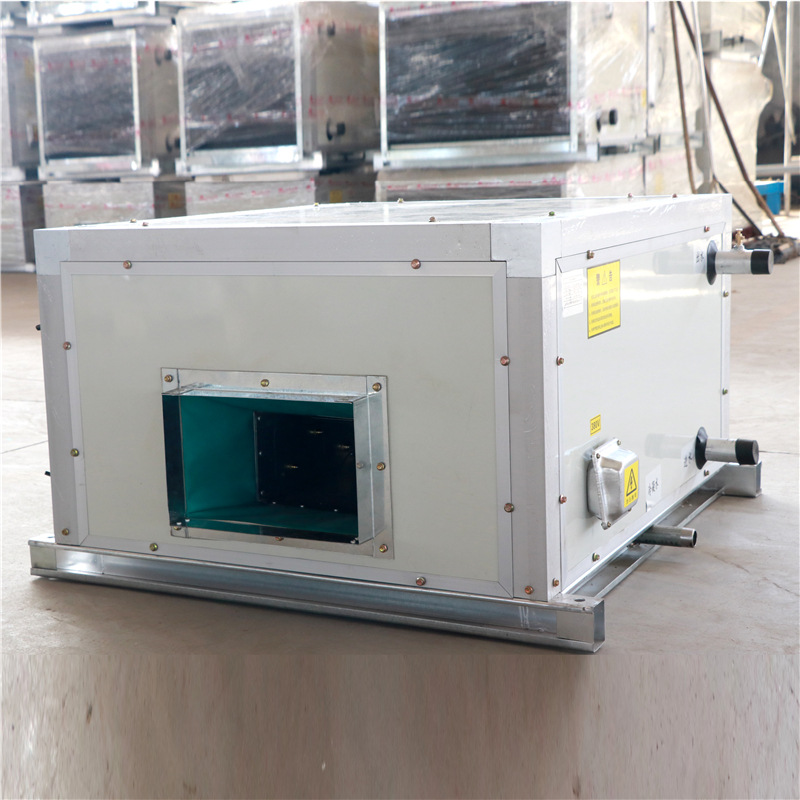

1、主机安装注意事项：

a.根据通风主机的外形尺寸，制作通风主机的固定框架，并作防锈处理；

b.将主机水平安装于房屋顶面，尽量靠近连接吸风口的厅室；

c.通风主机与固定框架固定时，中间采用橡胶防震块作避震处理。校准通风主机固定框架水平，无扭曲。

d.在通风主机安装位置附近应留有足够的空间，以便于维修和保养；家用型新风主机安装在吊顶内时，其附近应留有450×450的检修口一只，检修口预留位置应便于检修，上方无遮挡；

e.根据通风主机的电动机功率、电压，进行电源线的配置。电源应独立供给，接线应正确、坚固，并有良好接地；电源线应绝缘良好 ,不得裸露在外面；通风主机应有独立的控制装置；

f.风管采用PVC管，采用软管连接的风口时，其软管长度比较好不超过35cm。

g.排风管采用软管其长度不得超过5M，超过5M宜采用PVC风管。

2、通风管道安装注意事项：

a.管道的走向、管径以及风口的安装位置应符合设计图纸的要求；

b.管材的切割口应光洁、无毛刺。管材和管件的连接处应铆牢或粘接牢固，无残余胶水留在管材或管件上；

c.管路的安装应做到横平、竖直。管材内径清洁无杂物；

d.PVC管路应采用支吊架进行固定。如采用抱箍，则其内面应紧贴管外壁。支架与管道应固定稳固，无松动；

e.所有管路经过的墙孔，一律采用机械打孔机开孔，严禁未经同意擅自改变孔径与位置；

f.风管支、吊架的间距；

g.可伸缩性金属或非金属软风管的长度不宜超过5米，并不得有死弯及塌凹；

h.风口与风管的连接应严密、牢固；边框与建筑饰面贴实，外表面平整不变形。同一厅室，房间内的风口的安装高度应一致，排列应整齐。VC风管。

3、风口安装注意事项：

a.进风装置四周必须采用发泡剂填充密封，并做好防水处理；

b.排风口安装时，选择距主机较近并可以与室外相通处开孔，穿墙孔规格为130㎜。安装墙体过桥，并打泡沫剂进行密封，墙体过桥应与外墙面平齐。防雨型排风口与墙体过桥的连接处采用PEF胶带做中间过渡，排风口安装应正确、平整、严密、美观；

c.厨房间、卫生间的排风应单独走，防止串气；

d.进风装置应设在室外空气较洁净的地点；

e.管路材料采用PVC管与复合软管相结合的施工方法，适用于通风主机。

4、地板出风的主要特点：

a、让冷/暖空气定向流动，从而提高中央空调的使用效率，节能效率高达30%

b、扁形管道高度只有3CM，能轻易的从地面绕过，不会影响木地板和瓷砖的铺设。

c、地面出风，顶上回风管道不交叉，由于回风口设于吊顶上，下送上回的气流组织形式，有利于从使用空间中排除污染物，从而保证工作区较高的换气效率和空气质量。

d、建筑物使用地板送风系统不需要较大的吊顶空间来容纳送风管路及末端装置，与传统上送风系统相比，地板送风系统可降低5%-10%的楼层高度。

========================================
