风机盘管知识详解

风机盘管知识详解

今天在网上看到一篇新闻推荐给大家

风机盘管的原理、形式

风机盘管(FCU)、空调箱（AHU）、新风机（FAU）、常规送风、排风（SF/EF）、厨房送排风（KEF/KSF）、消防送排风（SEF/SPF）

一、风机盘管工作原理。

二、风机盘管接线。

风机盘管系统组成部件：风机盘管、进回水阀门、Y型过滤器、电磁阀/水阀、控制面板、送回风管及风口、保温、新风管、水管、金属软管。

风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构等场所。其工作原理是风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。

主要特点

优点：体积小、效率高、噪音低、能耗低；

机体结构精致，紧凑，坚固耐用，盘管采用优质镀锌板机壳，冷凝水盘采用模压工艺一体成型，无焊缝、焊点、符合防火规范的保温材料整体连接于水盘。

缺点

由于这种方式只基于对流换热，而致使室内达不到最佳的舒适水平，故只适用于人停留时间较短的场所，如：办公室及宾馆，而不用于普通住宅。由于增加了风机，需要增加风管，提高了造价和运行费用，设备的维护和管理也较为复杂。

工作原理：依靠风机的强制作用，使空气通过盘管，机组内不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持房间温度的恒定，维持在一个你认为舒服的环境温度。

中央空调系统的典型制冷运行过程

中央空调系统运行的过程实质上是热量转移的过程。

中央空调制冷时，典型的制冷时热量转移过程如下：

⑴空调室内热空气经风机盘管中的冷水吸收，热量被转移到冷水中；⑵制冷机耗能做功，把冷水中的热量转移到冷却水中；⑶冷却水的热量经冷却塔喷淋、气化被转移到环境大气中。

空调在营造舒适小环境的同时，消耗大量能源和淡水，向大气排放的热量和CO2气体污染了环境。

中央空调系统制热运行过程

中央空调系统运行的过程实质上是热量转移的过程。

中央空调制热时，典型的制热时热量转移过程如下：

（1）管道煤气在锅炉中间燃烧加热水产生蒸汽热，（2）由管道输送至板交，热量经板交转移到热水管路中；（3）再由热水管路将热量送至风机盘管，盘管通过空气将热量送到房间。空调在营造舒适小环境的同时，消耗大量能源和淡水。

风机盘管工作及控制原理

半集中式空调系统：（风机盘管＋新风机组）

既有对新风的集中处理与输配，又能借设在空调房间的末端装置（如风机盘管）对室内循环空气作局部处理，兼具前两种系统特点的系统称为半集中式系统。

控制方式

简单控制,使用三速开关直接手动控制风机的三速转换与启停。

温度控制

STC 系列温控器根据设定温度与实际检测温度的比较、运算，自动控制STV 系列电动两 / 三通阀的开闭；直接控制风机的三速转换与启停，从而通过控制系统水流或风量达到恒温的目的。

常见样式

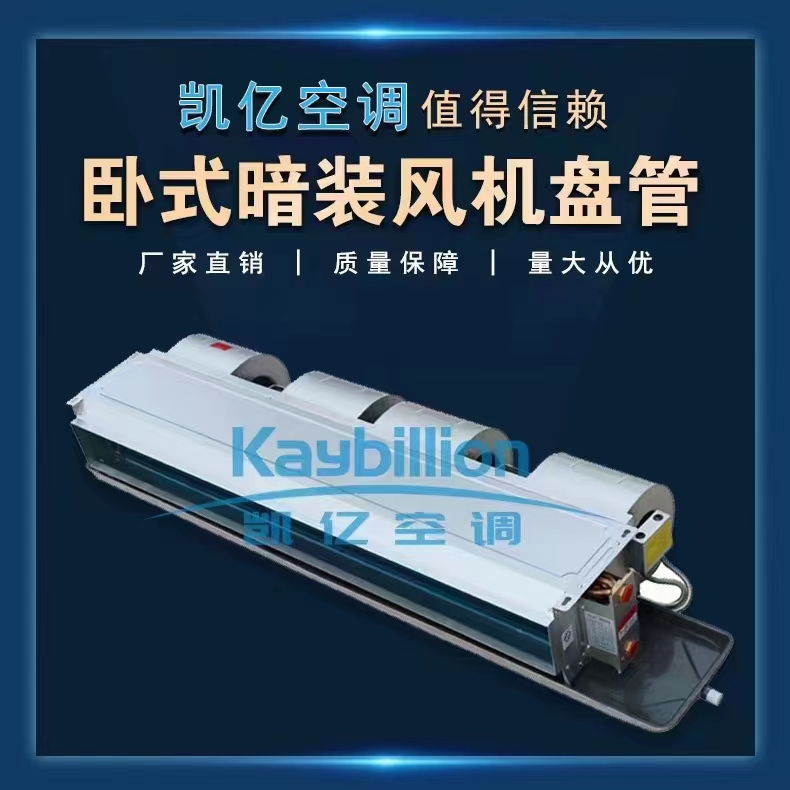

卧式暗装(带回风箱)风机盘管

卧式明装风机盘管

立式暗装风机盘管

立式明装风机盘管

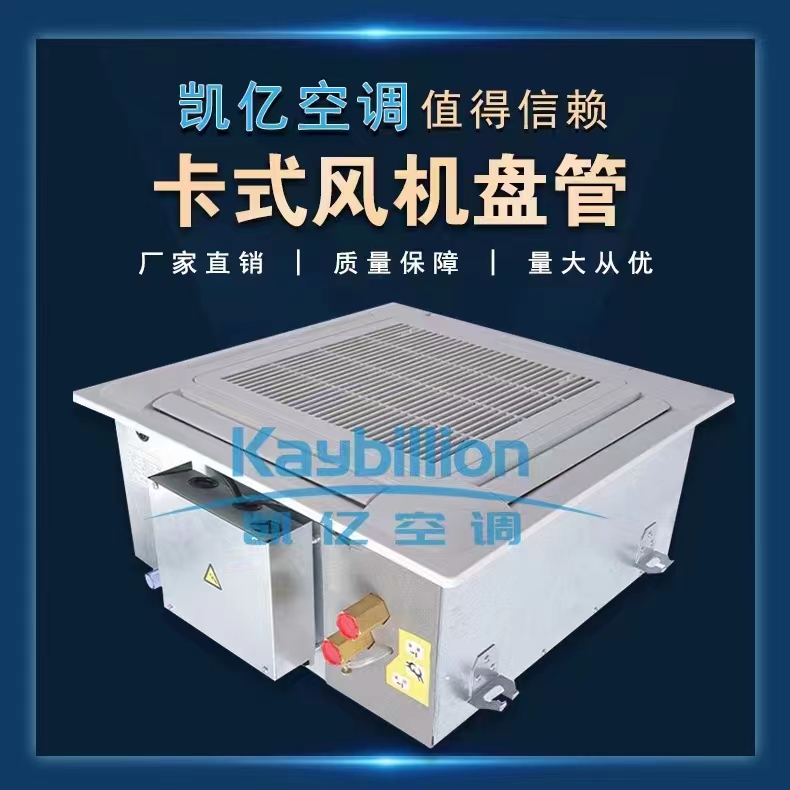

卡式二出风风机盘管

卡式四出风风机盘管

壁挂式风机盘管

立柜式风机盘管（俗称：水温空调）

按形式：卧式暗装、卧式明装、立式暗装、立式明装、卡式五种。

按厚度：超薄型、普通型

按有无冷凝水泵：普通型、豪华型

按机组静压：0Pa、12Pa、30Pa、50Pa、80Pa （机外静压）。

按照排管数量：两排管、三排管

按制式：两管制、四管制。

风机盘管所说的几排指的是风机盘管表冷器铜管的排数，一般的二排就是铜管两排，每排8根，一共16根铜管；三排就是铜管三排，每排8根，一共24根铜管。铜管的根数越多，制冷效果越好。

两管制：

普通风机盘管夏季走冷水制冷，冬季走热水制热。

四管制：

多用于一些比较豪华场所，可以同时走热水和冷水，即可以根据需要有的房间制冷，有的房间取暖。

参数变化对性能造成的影响

风机盘管进、出水温差增大时，水量减少，换热盘管的传热系数随着减小。另外，传热温差也发生了变化，因此，风机盘管的制冷量随供回水温差的增大而减少，据统计当供水温度为7℃，供、回水温差从5℃提高到7℃时，制冷量可减少17%左右。

从哪里看风机盘管的质量

送冷（热）量的保障

送风量的保障

噪音的数值比

冷凝水不泄漏

电器设计的合理性

钣金件设计的合理性

如何鉴别风机盘管的优劣

听听噪声 –高频可去，低频难消

看看做工—毛刺，缝隙，说明书，保修单

对比一下电机、风机、水盘、盘管的用材

电机是机组的核心部件常州的最好

风机：噪声的源头

水盘、保温：滴水的原因

盘管：亲水铝最好（蓝色）

====================================
